Испытания на электромагнитную совместимость (ЭМС): помехоэмиссия и помехоустойчивость


Помехоэмиссия

Индустриальные радиопомехи, гармоники тока, колебания напряжения, фликер

  • Кондуктивные индустриальные радиопомехи по портам питания и портам связи;
  • Напряженность поля ИРП 9 кГц – 6 ГГц;
  • Эмиссия гармонических составляющих тока (0 - 40 гармоники);
  • Колебания напряжения;
  • Кратковременная и долговременная доза фликера.

Лаборатория полностью оснащена для тестирования ЭМС оборудования связи, радиосвязи, информационных технологий, электроники и электротехники (в т.ч. светодиодных светильников и светодиодных вывесок и т.д.)

  • Тестирование на ЭМС для целей сертификации, декларирования соответствия Техническому регламенту 020/2011 «Электромагнитная совместимость технических сред»;
  • Испытания электромагнитной совместимости в процессе разработки и производства;
  • Измерения и испытания показателей ЭМС на объектах.

Испытательное оборудование и средства измерений

  • Стенд испытательный для измерения кондуктивных помех по портам питания и связи;

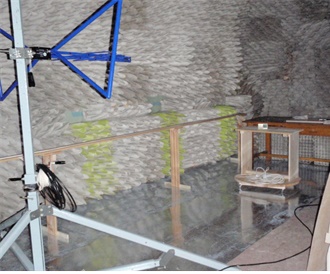

  • Камера безэховая (БЭК) с измерительным расстоянием 3 м;
  • Измерительный приемник электромагнитных помех R&S ESCI7 (от 9 кГц до 7 ГГц);
  • Антенны измерительные от 9 кГц до 18 ГГц, анализатор спектра до 40 ГГц;
  • Автоматизированный комплекс измерительный фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М-1;
  • Оборудование для создания линии связи и измерения показателей линий связи (BER и др.)
Помехоустойчивость Испытания автомобильной электроники Безэховая камера

Стандарты по эмиссии помех:

ГОСТ 30805.22-2013 (CISPR.22:2006) Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений.

ГОСТ 32134.1-2013 (ЕN 301 489-1:2008) Совместимость технических средств электромагнитная. Технические средства радиосвязи. Общие технические требования и методы испытаний.

ГОСТ CISPR 32-2015 Электромагнитная совместимость оборудования мультимедиа. Требования к электромагнитной эмиссии.

ГОСТ 30805.13-2013 (CISPR 13:2006) Совместимость технических средств электромагнитная. Радиовещательные приемники, телевизоры и другая бытовая радиоэлектронная аппаратура. Радиопомехи индустриальные. Нормы и методы измерений.

ГОСТ 30805.14.1-2013 (CISPR 14-1:2005) Совместимость технических средств электромагнитная. Бытовые приборы, электрические инструменты и аналогичные устройства. Радиопомехи индустриальные. Нормы и методы измерений.

СТБ ЕН 55015-2006 (СИСПР 15-96) Электромагнитная совместимость. Радиопомехи от электрического светового и аналогичного оборудования. Нормы и методы измерений.

ГОСТ Р 51318.11-2006 (СИСПР 11:2004) Совместимость технических средств электромагнитная. Промышленные, научные, медицинские и бытовые (ПНМБ) высокочастотные устройства. Радиопомехи индустриальные. Нормы и методы измерений.

ГОСТ 30429-96 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования и аппаратуры, устанавливаемых совместно со служебными радиоприемными устройствами гражданского назначения. Нормы и методы испытаний.

ГОСТ 30804.3.2-2013 (IЕС 61000-3-2:2009) Гармонические составляющие тока, потребляемого техническими средствами из сети электропитания.

ГОСТ 30804.3.3-2013 (МЭК 61000-3-3:2008) Колебания напряжения и фликер, вызываемые техническими средствами в сети электропитания и другие.

Помехоустойчивость

Лаборатория полностью оснащена для испытаний на помехоустойчивость оборудования связи, радиосвязи, информационных технологий, электроники и электротехники.


Виды испытательных воздействий:

  • Электростатические разряды 2 – 8 кВ;
  • Микросекундные импульсные помехи 0,5 - 4 кВ (порты питания и порты связи);
  • Наносекундные импульсные помехи 0,5 - 4 кВ (порты питания и порты связи;
  • Радиочастотное электромагнитное поле 1 - 30 В/м, 80 – 3000 МГц;
  • Кондуктивные помехи, наведенные радиочастотными ЭМП;
  • Выбросы, провалы и прерывания напряжения питания 0 - 120%;
  • Магнитные поля до 1000 А/м.

Испытания автомобильной электроники:

  • Воздействие импульсов 1а, 1 б, 2, 3а, 3б, 4, 5, 6, 7 (напряжение питания бортовой сети 12 В, 24 В);
  • Воздействие электростатических разрядов и ЭРП.

Испытательное оборудование:

  • Камера безэховая (БЭК) с установкой для испытаний на воздействие РЧП 80 - 3000 МГц;
  • Комплекс оборудования для испытаний на воздействие ЭСР, нано и микросекундных помех, кондуктивных помех, ДИН, магнитного поля;
  • Комплект имитации помех для проверки электрооборудования автомобилей в составе:
    имитатор ИИП-1100, имитатор ИПП-200, имитатор ИИП-300, имитатор ИПН-5;
  • Оборудование, создающее линии связи и измеряющее показатели линий связи (BER, RXQUAL, уровень звука и др.)

Стандарты по помехоустойчивости:

ГОСТ CISPR 24-2013 Совместимость технических средств электромагнитная. Оборудование информационных технологий. Устойчивость к электромагнитным помехам. Требования и методы испытаний.

ГОСТ 32134.1-2013 (ЕN 301 489-1:2008) Совместимость технических средств электромагнитная. Технические средства радиосвязи. Общие технические требования и методы испытаний (все частные требования по ГОСТ Р 52459.3-2009 (ЕН 301 489-3-2000), ГОСТ Р 52459.7-2009 (ЕН 301 489-7-2005), ГОСТ Р 52459.17-2009 (ЕН 301 489-17-2008), ГОСТ Р 52459.24-2009 (ЕН 301 489-24-2007) и др.)

ГОСТ Р 51318.20-2012 (СИСПР 20:2006) Совместимость технических средств электромагнитная. Приемники звукового и телевизионного вещания и связанное с ними оборудование. Характеристики помехоустойчивости. Нормы и методы измерений.

ГОСТ 30804.4.2-2013 (МЭК 61000-4-2-95) Устойчивость к электростатическим разрядам.

ГОСТ 30804.4.3-2013 (МЭК 61000-4-3:2006) Устойчивость к радиочастотному электромагнитному полю.

ГОСТ 30804.4.4-2013 (МЭК 61000-4-4:2004) Устойчивость к наносекундным импульсным помехам.

ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) Устойчивость к микросекундным импульсным помехам большой энергии.

ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями.

ГОСТ Р 50649-94 (МЭК 1000-4-9-93) Устойчивость к импульсному магнитному полю.

ГОСТ 30804.4.11-2013 (МЭК 61000-4-11:2004) Устойчивость к динамическим изменениям напряжения электропитания.

ГОСТ 28751-90 ГОСТ 28751-90 Электрооборудование автомобилей. Электромагнитная совместимость. Кондуктивные помехи по цепям питания.
